采用日本島電Shimadcn調壓電路。

數字顯示輸出功率百分比，觸摸式按鍵操作。

光電隔離同步采樣，相比傳統變壓器采樣電器，擁有更高的抗干攏能力。

輸入信號0~10Ma/4~20mA通用，含軟啟動功能。

專業開關電源解決方案，采用美國仙童公司Fairchild專用開關芯片。

本系列儀表適用于單向可控硅反關聯交流調壓或單相半波、單相全波整流電器以及雙向可控硅交流調壓電路，可與我公司2000系列數顯、8000系列智能調節儀等具有0~10mA或4~20MA連續電流輸出的溫控儀表組成各類電力熱自動控制系統。

為求不斷改進，我公司有權改變產品的設計和參數指標，僅局部更改無重大技術改進時，不另作說明

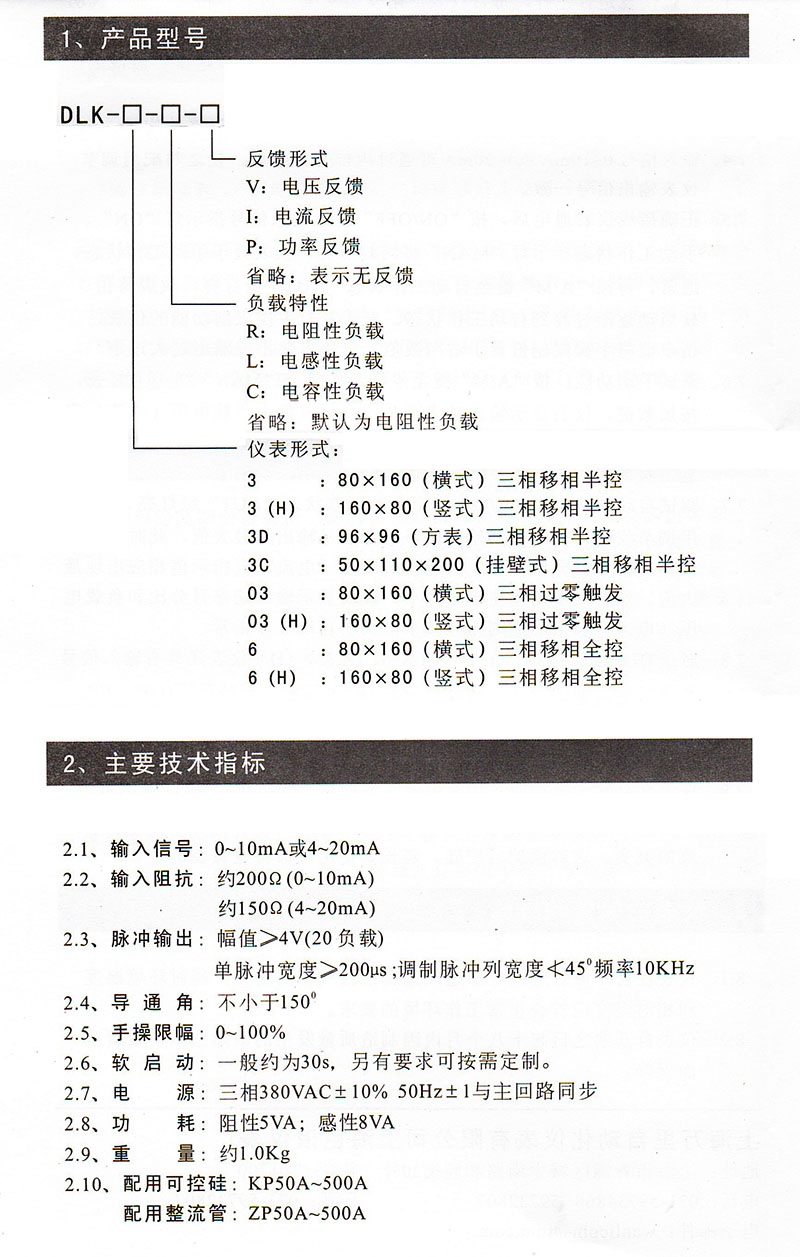

2、主要技術指標

輸入信號：0~10MA或4~20MA

輸入阻抗：約200Ω（0~10MA）

          約150Ω（4~20Ma）

脈沖輸出：幅值≥4V(20Ω負載)

          單脈沖寬度≥200US;調制脈沖列寬度≥90o頻率10K HZ

導 通 角：不小于150o

手操限幅：0~100%

軟 啟 動：一般約為30S,另有要求可按需定制。

電   源：220VAC(380VAC)±10% 50HZ±1與主回路同步

功   耗：阻性5VA;感性7VA

重   量：約0.6KG

配用可控硅：KP50A~500A

配用整流管：ZP50A~500A

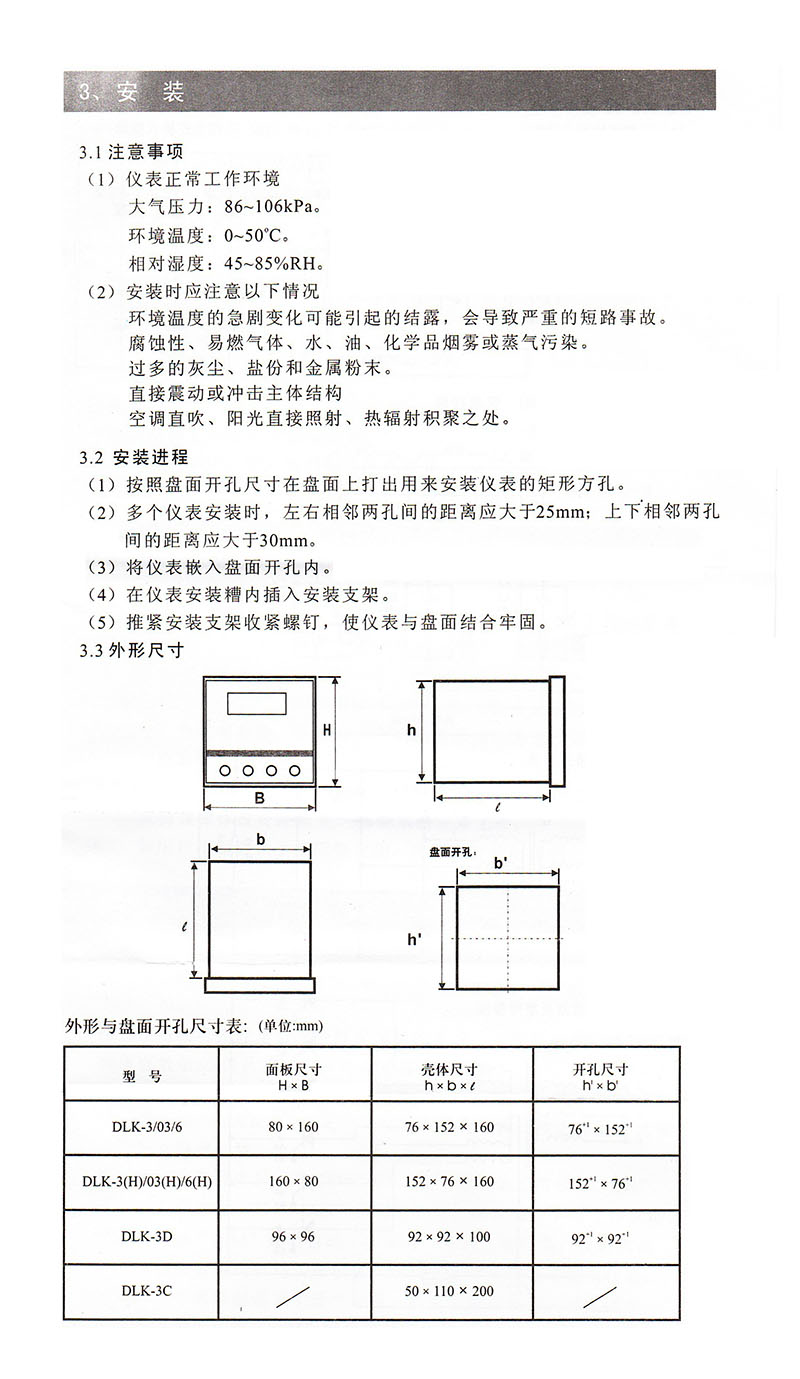

3、安裝

3.1注意事項

（1）儀表正常工作環境

     大氣壓力：86-106KPA

     環境溫度：0~50度

     相對溫度：45-85%RH

（2）安裝時應注意以下情況

     環境溫度的急劇變化可能引起的結露，會導致嚴重的短路事故。

     腐蝕性、易燃氣體、水、油、化學品煙霧或蒸氣污染。

     過多的灰塵、鹽份和金屬粉未

     直接震動或沖擊主體結構

     空調直吹、陽光直接照射、熱輻射積聚之處。

3.2安裝進程

（1）按照盤面開孔尺寸在盤面上打出用來安裝儀表的矩形方孔。

（2）多個儀表安裝時，左右相鄰兩孔間的距離應大于25MM,上下相鄰兩孔間的距離應大于30MM。

（3）將儀表嵌入盤面開孔內。

（4）在儀表安裝槽內插入安裝支架。

（5）推緊安裝支架收緊螺釘，使儀表與盤面結合牢固。
